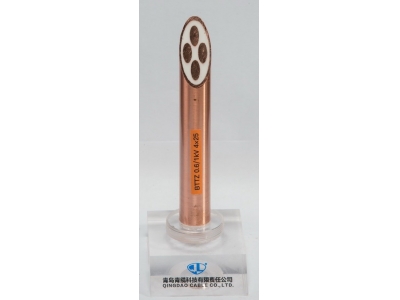

BTTZ矿物绝缘防火电缆
一、电缆型号名称及产品结构：
电缆型号：BTTZ
名 称：矿物绝缘防火电缆

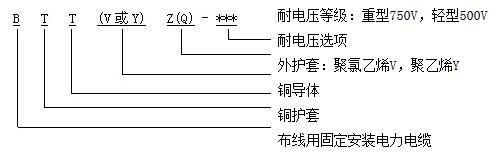

BTTZ矿物绝缘电缆型号规格：
B----布线用固定安装电力电缆
T----铜护套
T----铜导体
V/Y----外护套：聚氯乙烯V，聚乙烯Y
Z/Q----耐电压选项，耐电压等级重型750V，轻型500V

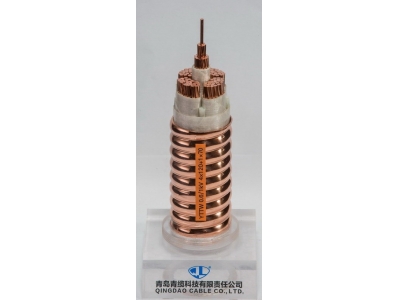

BTTZ矿物绝缘电缆结构图
矿物绝缘电缆以高导电率的 铜导体、矿物（氧化镁）绝缘、无缝铜管护套为基本结构组成，当电缆用于对铜有腐蚀的场合时，最外层可加一层塑料外套（可选择）。 裸电缆连续工作温度可达250℃，在950℃~1000℃时可持续供电3小时，短时间或非常时期可接近铜的熔点1083℃ 工作（氧化镁熔点为2800℃）。
例如：WD-BTTYZ-750V-4×(1×95)，表示为：重型四根95mm2单芯电缆，外覆无卤低烟聚乙烯护套。
矿物绝缘电缆的额定电压：
轻载（BTTQ、BTTVQ、WD-BTTYQ）500V
重载（BTTZ、BTTVZ、WD-BTTYZ）750V。
矿物绝缘电缆成品试验电压；轻载2000V/1min,重载2500V/1min。
矿物绝缘电缆的绝缘电阻应大于1000MΩ，当电缆长度小于100m时，绝缘电阻应大于10000MΩ。

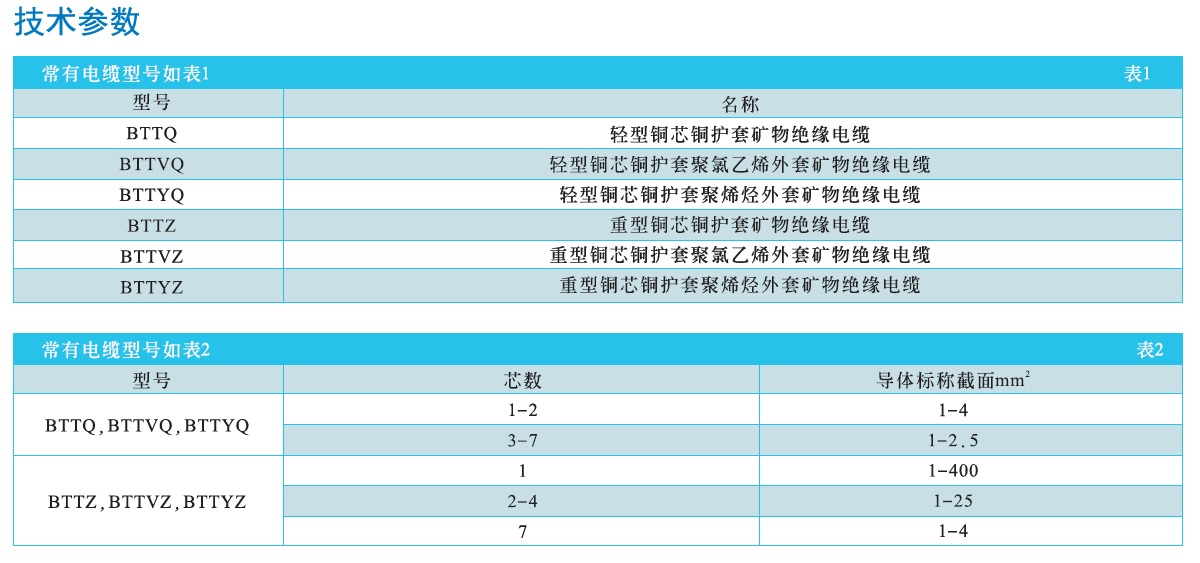

生产范围
执行标准：GB/T 13033-2007《额定电压750V及以下矿物绝缘电缆及终端》
性能特色：
1、矿物绝缘电缆工作温度：
矿物绝缘电缆长期工作温度是70℃，在无人触及的场合矿物绝缘电缆的长期工作温度是105℃，在特殊高温场合，长期工作温度可以在250℃及以下。在950－1000℃可以持续供电3h以上，短时或非常短时工作温度可以达到1083℃。
2、矿物绝缘电缆寿命：
由于电缆均有无机材料组成，因而不会老化， 其使用期限可达数百年以上。以下是使用年限对比表
3、绿色环保：
电缆组成材料均为无机物，不含任何有机物，因而电缆 即使处于1000℃中加热，也不会产生丝毫的烟雾，更无卤 素及毒性气体。该电缆是能真正实现绿色环保的安全产品。
4、外径小、重量轻：
和同载流量塑料电缆相比，矿物绝缘电缆外径及重量要减少很多，既可减少占用空间， 又便于安装。
5、机械强度高：
电缆结构密实，坚固耐用，可承受外力的挤压、撞击、弯曲、压扁等，在电缆压扁至原来电缆外径1/3~2/3时，仍可继续安全政策的使用。
6、工作温度高：
由于绝缘层氧化镁的熔点温度高于铜的熔点温度，因而裸电缆最高正常工作温度可达250℃，短期可在接近铜的熔点温度1083℃下继续运行。
7、防火、防腐、防暴：
由于电缆采用无缝铜管作护套，导体、绝缘及护套三者间密压实体，因而使其不但具有防止水、潮气、油及一些化学物质的侵害，而且具有阻止可燃性油蒸汽和 火焰的蔓延。
8、良好的接地：
对于矿物绝缘电缆来说，不需要独立的接地线，因为电缆的铜护套已起到接地线作用，并可提供极低接地电阻，与有机电缆相比，可以节省一根地线。
